同步带传动计算

来源: 时间:2019-02-21 14:47:07 浏览次数:

同步带轮准则 建议使用实际情况所允许的最大直径同步带轮,让啮合的齿数最大化,并增加传动带的线速度。如果应用中需要很高的定位精度,则可以使用零间隙带轮。建议采用优质的同步带轮,确保传动可靠 机器结构 为了保证传动中不出现故障,建议采用结构刚度尽可能大的同步带进行传动。这样可保证传动带工作连续工作。 夹板 如果使用夹板,则必须与传动带齿形相匹配,而且具有刚性,确保所有表面的夹紧力度均匀。建议至少夹住8个齿,以确保产品的性能。如果传动带使用HPL带芯,则建议夹住12个齿。 定义和传输周期 在大多数情况下,会采用下面所示的两种传动布局中的线形传动,形成特定的作用力体系。

同步带轮准则:

建议使用实际情况所允许的最大直径同步带轮,让啮合的齿数最大化,并增加传动带的线速度。如果应用中需要很高的定位精度,则可以使用零间隙带轮。建议采用优质的同步带轮,确保传动可靠

机器结构:

为了保证传动中不出现故障,建议采用结构刚度尽可能大的同步带进行传动。这样可保证传动带工作连续工作。

夹板:

如果使用夹板,则必须与传动带齿形相匹配,而且具有刚性,确保所有表面的夹紧力度均匀。建议至少夹住8个齿,以确保产品的性能。如果传动带使用HPL带芯,则建议夹住12个齿。

定义和传输周期:

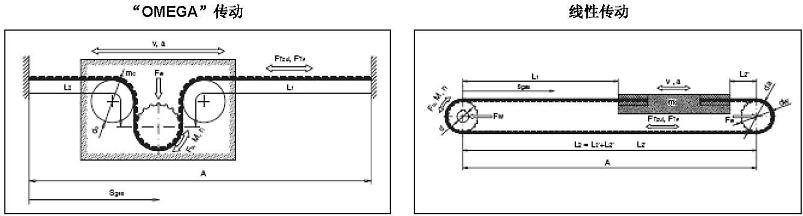

在大多数情况下,会采用下面所示的两种传动布局中的线形传动,形成特定的作用力体系。

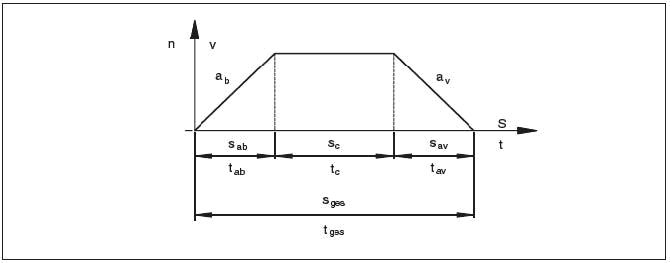

传输周期(rmp/时间)
